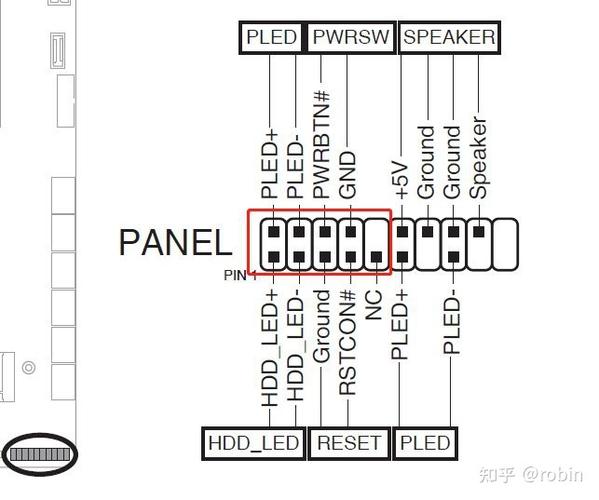

华硕B365M主板接线图解主要帮助用户连接机箱前面板与主板接口。图解核心包括: 1. **前面板插针**:位于主板右下角,标注“PANEL”或“F_PANEL”,需按正负极连接电源开关(PWR SW)、重启开关(RESET SW)、电源指示灯(PWR LED)和硬盘指示灯(HDD LED)。 2. **USB接口**:对应主板标注“USB”的9针插槽,注意防呆缺口对齐。 3. **音频接口**:连接机箱前置耳机麦克风,对应主板“AAFP”或“AUDIO”10针插槽。 接线时需参考主板手册标识,确保插针方向准确,避免短路。
